　　雅克菲提供的室內溫控器有7503和7523兩個型號，其中7503為有源聯動溫控器，有電源輸出，接電動執行器，控制分集水器每個支路的開關。7523為無源聯動溫控器，可根據室內溫度啟停壁掛爐。
　　7503溫控器的接法
　　7503背面接4根線，其中包括220V交流輸入零火線和220V交流輸出零火線。接法有兩種。

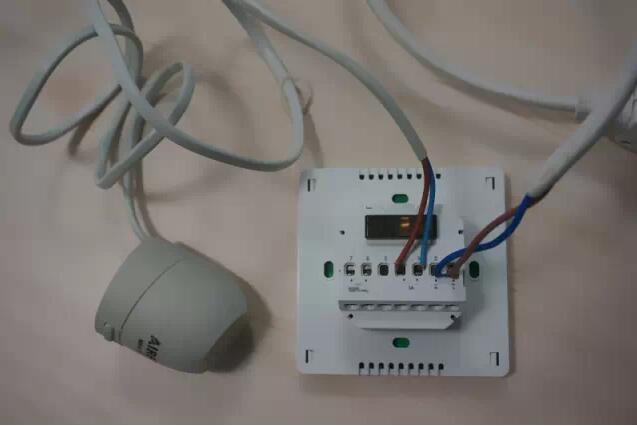

　　方法一：電源使用三芯線，其中一根留作備用，以防因某根線斷路而導致的重新布線。其中接口1：電源火線；2：電源零線；3：電動執行器零線；4：電動執行器火線。

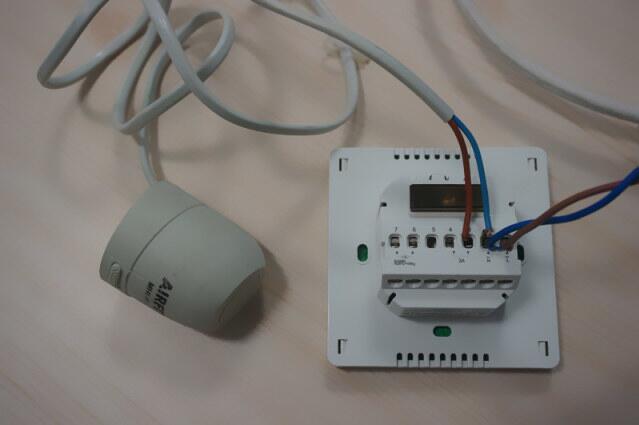

　　方法二：零線并聯，如下圖。

7523溫控器的接法
　　7523并非OT型溫控器，不能設置壁掛爐的燒水溫度，其意義在于當采暖系統不加入分室溫控（不裝電動執行器）時，可通過7523室內溫控器來智能調節壁掛爐的開關，從而維持室內溫度恒定。

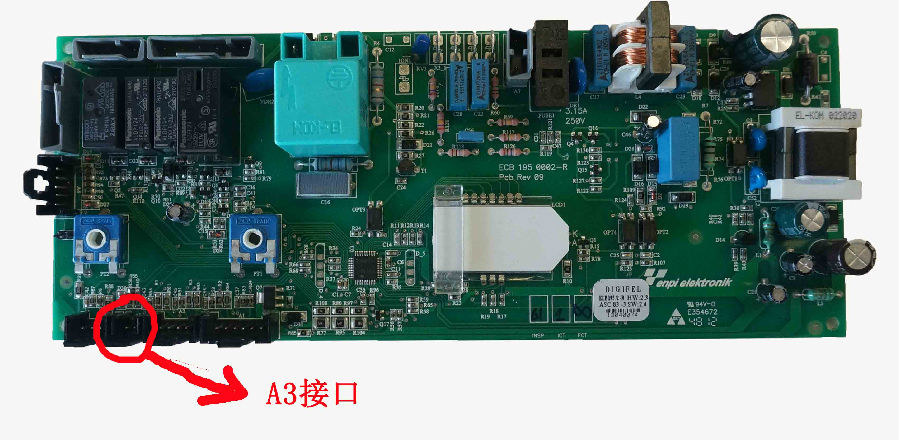

　　綠色的enpi主板上，A3接口專門用來接7523溫控器，在出廠時，這個接口會被短接，連接溫控器時將接線器上的短接線拆下。

　　如圖溫控器背面接口1、2接220V電源，注意零火。4、5對應主板A3接口的兩根針腳，不分正反。
